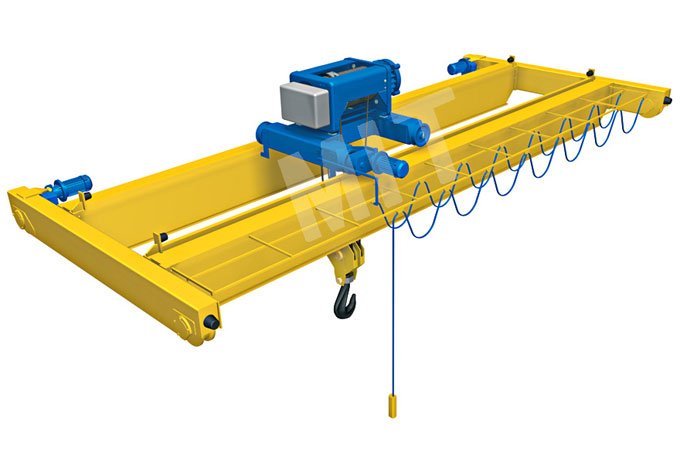

Overhead doble viga de la grúa puente

MIT Top Ejecución de doble viga. puente grúa permite que la capacidad, rango, y el ciclo de trabajo de máxima posible. Plataformas de mantenimiento también se pueden añadir a una doble viga de puente grúa para ayudar en la grúa y / o servicio de la construcción. Top Operando puentes grúa de doble viga también tienen la ventaja de ofrecer la mejor altura del gancho en comparación con otros tipos de grúas aéreas

Grúas de puente son a la medida piezas de equipo de manejo de materiales diseñados para una ubicación específica y un trabajo izado particular. Una unidad de acabado se compone de componentes con el tamaño, método de montaje, y las características elegido, produciendo el resultado deseado.

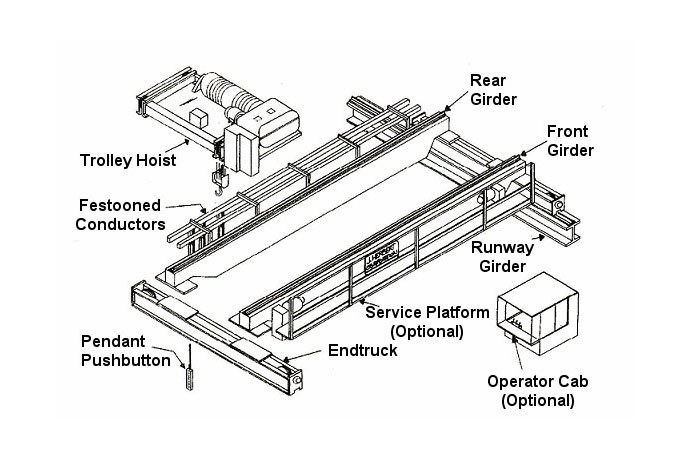

DOBLE VIGA SUPERIOR EN MARCHA

Dos vigas Grúas Puente se utilizan con más frecuencia que las capacidades de más de 10 toneladas. Pueden ser utilizados en cualquier capacidad que se requiere muy alta elevación gancho porque el gancho puede ser levantado entre los girders.Double Puente viga Grúas también son ideales cuando se requieren altas velocidades y servicio pesado. Son muy adecuados cuando la grúa debe estar equipado con pasarelas, luces de grúas, taxis, carretes de cable de imán u otro equipo especial.

Parámetros Técnicos

Descarga Parámetros técnicos

Tamaño básico

Cap.(T) 10/3.2 16/3.2 20/5 32/5 50/10
Span(m) 10.5 13.5 16.5 19.5 22.5 25.5 28.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5
Dimensiones (mm)
K 2000 2000 2000 2500 2500
W 44000 5000 44000 5000 44000 5000 5150 5150
WC 2300 2400(2550) 2400(2550) 3035 3470
F 28 128 228 378 528 678 828 13 83 113 236 413 563 713 85 85 165 365 515 565 715 13 65 215 365 515 665 815 59 211 363 513 613 713 815
B 230 2250 250 300 300
h 545 613 544 449 914
h1 530 735 482 839 945
H 1850 2068 2070 2658 2708
H1 725 842 842 994 1002
L1 1615 1666(1670) 1730(1880) 1893 2092
L2 1615 1475(1620) 1410(1560) 1872 2008
L3 1170 1094(10978) 894(1044) 851 1021
L4 2026 2060(2192) 2246(2396) 2860 3079
K1 1250 1300 1300 1350 1350
K1 6200/6800 6300/6900 6300/6900 7150 7150

Parámetro técnico

Ninguno.
principal 10 16 20 32 60
Aux. 3.2 3.2 5 5 10
lapso
S 10.5 13.5 16.5 19.5 22.5 25.5 28.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5
Altura de elevación
principal 13-16 12-16 12-16 12-16 12-16
Aux. 14-18 14-18 14-18 14-18 14-18
Classifiction A5;A6 A5;A6 A5;A6 A5;A6 A5;A6
principal Izar velocidad
A5 9 9 7 7.6 7.6
A6 12 12 12 9 9
Aux.Hoisting 18 18 18 14 12
Viajar 44 44 44 39 39
Viajar
A5 70 70 70 70 70
A6 115 115 115 115 115
principal Izar motor
A5 YZR200L-8/15 YZR225M-8/22 YZR225M-8/22 YZR280S-8/45 YZR280M-8/55
A6 YZR225M-8/22 YZR250M2-8/37 YZR280S-8/45 YZR280M-8/55 YZR315S-875
Aux.Hoisting YZR180L-8/11 YZR180L-8/11 YZR200L-815 YZR160L-6111 YZR225M-8/22
Viajar YZR132M1-62.2 YZR132M2-6/3.7 YZR132M2-6/3.7 YZR160M1-65.5 YZR160M2-6/7.5
Viajar
A5 YZR132M2-6/3.7X2 YZR160M1-6/5.5X2 YZR160M1-6/5.5X2 YZR160M2-6/7.5X2 YZR160M1-6/5.5X2 YZR160M2-6/7.5X2 YZR160M2-6/7.5X2 YZR160L-8/11X2 YZR160L-6/11X2 YZR180L-6/15X2
A6 YZR160M1-6/5.5X2 YZR160M2-6/7.5 YZR160M2-6/7.5X2 YZR160L-6/11.0X2 YZR160M2-6/7.5X2 YZR160L-6/11.0X2 YZR160L-6/11X2 YZR180L-6/15X2 YZR180L-6/15X2 YZR200L-6/22X2
carretilla peso
A5 5210 6370 6850 10685 11985
A6 5473 6590 7280 11367 12595
toatl Peso 15355 17019 18711 21000 23410 25671 27885 19791 21312 23424 26449 28711 32848 35407 20906 22548 24802 28036 30799 33644 38012 27976 30288 33218 36382 39905 42946 47130 30570 33467 37188 40946 44812 47961 58676
Grúas Rall 106 114 121 127 135 141 149 135 145 152 163 171 179 171 157 168 175 186 194 202 217 231 246 260 272 284 294 303 316 338 357 373 388 400 418
recomendado P38;P43;P50 P38;P43;P50 P38;P43;P50 P38;P43;P50 P38;P43;P50
Fuente De Alimentación 3Phase AC 50Hz 380V 3Phase AC 50Hz 380V 3Phase AC 50Hz 380V 3Phase AC 50Hz 380V 3Phase AC 50Hz 380V
