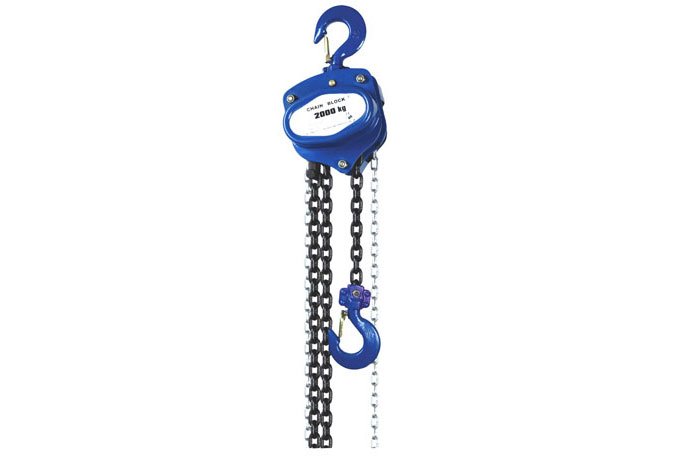

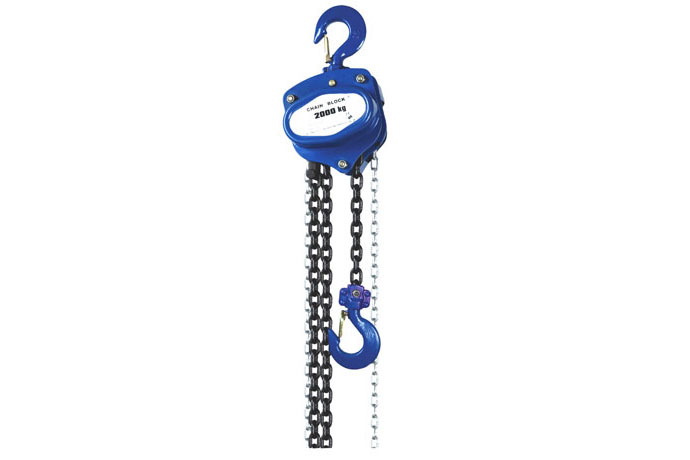

Bloque de cadena serie MCH-B

MCH-B bloque de cadena serie es un dispositivo de elevación protable fácilmente operado a mano. Es conveniente para usar en diferentes campos campos tales como fábricas, la producción agrícola, y almacenes para las máquinas de fijación, liftting cargas, y la carga de mercancías. Es especialmente ventajoso para el levantamiento de trabajo en la fuente de alimentación no está disponible. Bloque de cadena MIT se puede conectar a un carro de cualquier tipo como un bloque de cadena de viaje. Es sutable a monorraíl sobrecarga del sistema de transporte, grúa handtravelling y Jib grúas etc.

Descripción detallada:

Peso ligero: construcción robusta con una pieza marco de suspensión.
Bajo effortt: para levantar la carga máxima.
Totalmente mecanizada: rueda ascensor y tren de engranajes totalmente cerrada.
Totalmente forjado: ganchos están equipados con cierres de gancho giratorio de seguridad de serie.
Automático doble: sistema de frenado trinquete, tornillo y frenos de carga de tipo disco.
Doble cubierta: protección.
Antifricción: rodamientos de bolas.
Mano única: cubierta de la rueda para guiar la cadena de mando en cualquier ángulo.
Zincado: cadena de la mano de serie.
Cada elevador: se prueba a 1,5 veces de WLL (carga límite de trabajo).
Resbalón de embrague: carga tipo de dispositivo limitador.

Parámetros Técnicos

Descarga Parámetros técnicos

Parámetros técnicos

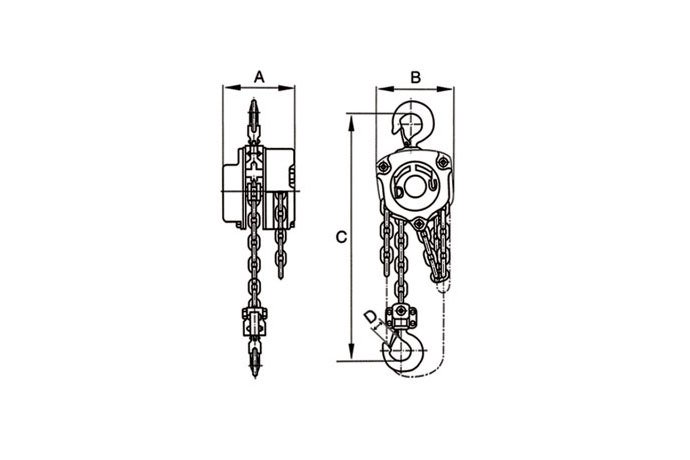

modelo Capacidad (Ton) Std Lift (m) Ejecución de prueba de carga cadena de carga Dia + pitch Nº de caídas Esfuerzo de carga requerida Ascensor max (N) Dimensiones (mm) la B C D N.W. (Kg) Tamaño del embalaje El exceso de peso por metro (Kg)
MCH-B050 0.5 2.5 0.625 5×15 1 235 115 136 270 25 7 20×16×19 1.5
MCH-B100 1 2.5 1.25 6×18 1 309 143 156 317 27 10.5 23×18×20 1.8
MCH-B150 1.5 2.5 1.875 7×21 1 320 148 182 399 34 17 27×22×22 2.1
MCH-B200 2 3 2.5 8×24 1 320 152 198 414 36 18 27×22×22 2.3
MCH-B300 3 3 3.75 7×21 1 360 148 182 465 38 22 31×23×21 4.2
MCH-B500 5 3 6.25 9×27 2 414 181 266 636 48 40 42×28×24 4.6
MCH-B750 7.5 3 9.375 9×27 3 420 181 365 798 57 52 50×45×28 7.3
MCH-B1000 10 3 12.5 10 4 420 181 365 798 57 70 54×49×28 9.8
MCH-B1200 12 3 15 10 4 420 181 365 798 57 80 54×49×28 9.8
MCH-B1500 15 3 18.75 10 6 420 181 485 920 84 125 78×57×32 14.2
MCH-B2000 20 3 25 10 8 420×2 192 630 890 84 162 78×72×34 19.6
MCH-B3000 30 3 37.5 10 12 450×2 330 670 1000 84 228 88×78×42 28.3
MCH-B5000 50 3 62.5 10 22 450×2 410 900 1950 130 1085 180×130×75 50
MCH-B7500 75 3 93.7 10 30 450×2 570 900 2100 160 1600 180×130×90 68
MCH-B10000 100 3 125 10 38 450×2 675 900 2300 180 1800 180×150×90 87
